STGM  Комплект освещения пешеходного перехода

Сверхъяркий светофор. Не требует подключения к электросети. Отличное освещение пешеходного перехода.



НАЗНАЧЕНИЕ

«Комплект STGM–150/150» предназначен для идентификации и освещения пешеходного перехода. В состав «Комплекта» входит светофор типа Т.7 с миганием желтого света и светодиодный светильник направленного света, оснащенный датчиком движения и датчиком освещенности. Светильник включается в темное время суток при появлении пешехода в зоне пешеходного перехода и выключается через несколько минут после того, как пешеход покинул переход. «Комплект STGM–150/150» обеспечивает комплексное решение идентификации и освещения пешеходного перехода и пешеходов на переходе при минимальных затратах и вобрал в себя самые современные технологии: светодиоды, солнечные батареи, эффективные гелевые аккумуляторы, микропроцессорные контроллеры.

ОСОБЕННОСТИ

В состав «Комплекта» входят:

  • солнечная электростанция «GМ»;
  • светодиодный светофор желтого мигания типа Т.7;
  • светодиодный светильник направленного света со встроенным датчиком движения и освещенности.

Установка «Комплекта STGM» не требует устройства траншей, закупки и защиты кабеля, рекультивации траншей, подключения к электросети, оплаты за электроэнергию. Комплект STGM особенно выгодно устанавливать на тех участках, где затруднен или невозможен подвод электросети: междугородние магистрали и дороги вне населенных пунктов; улицы в населенных пунктах вдали от электросетей; участки, где требуется разрушать дорожное полотно. «Комплект» полностью автономен, не расходует электроэнергию из электросетей, не требует затрат на оплату электроэнергии.

Для подключения «Комплекта» не требуется получать разрешение на подключения к сетям, не требуется установка приборов учета.

ОБЛАСТЬ ПРИМЕНЕНИЯ

  • Участки дороги, где невозможно разрушение дорожного полотна.
  • Дороги вне населенных пунктов.

Устанавливаются в местах, где доступ к электросети затруднен или отсутствует, а именно:

  • улицы в населенных пунктах вдали от электросети;
  • междугородние автомагистрали.

ПРЕИМУЩЕСТВА

  • Не требует подключения к электрической сети и прокладки кабеля.
  • Не потребляют электроэнергию от сети.
  • Гелевый АКБ с повышенным количеством циклов «заряд-разряд».
  • Мощная солнечная батарея, гелевый аккумулятор большой емкости и мультипрограммный контроллер обеспечивают надежную работу при любых погодных условиях даже в «темное» время года.
  • Работают в автономном режиме, не требуют регулировки и обслуживания.
  • Не требуют затрат при монтаже и эксплуатации.
  • Многократно уменьшают капитальные затраты на оборудование пешеходных переходов светофорами и освещением.

СОЛНЕЧНАЯ ЭЛЕКТРОСТАНЦИЯ

GM 95/75

Мощность солнечной панели, Вт 95
Емкость аккумуляторной батареи, А * час 75
Напряжение постоянного тока, В 12

GM 150/75

Мощность солнечной панели, Вт 150
Емкость аккумуляторной батареи, А * час 75
Напряжение постоянного тока, В 12

GM 150/150

Мощность солнечной панели, Вт 150
Емкость аккумуляторной батареи, А * час 150
Напряжение постоянного тока, В 12

СВЕТИЛЬНИК

GSSO – 20/12

Мощность, Вт 19
Питание, В 12
Световой поток*, Лм 2646
Размеры (ДхШхВ), мм 350x201x55
Класс защиты IP 66
Тип КСС

Ш: 90°х140°

К: 120

GSUO – 20/12

Мощность, Вт 19
Питание, В 12
Световой поток*, Лм 2646
Размеры (ДхШхВ), мм 300x85x75
Класс защиты IP 54
Тип КСС

Ш: 90°х140°

СВЕТОФОР Т.7

Мощность потребления, Вт 2
Частота мигания, Гц 1
Сила света, Cd 150
Диапазон рабочих температур, °С -40о до +50о



Возможна комплектация с датчиком движения.

Применяются только фирменные светодиоды Samsung и LG.

* Световой поток на светодиодах при температуре светильника 25°C.
Данные по выходным характеристикам изделий получены расчетным путем исходя из характеристик использованных комплектующих.

ДИАГРАММЫ СВЕТОВОГО РАСПРЕДЕЛЕНИЯ СВЕТОДИОДНЫХ СВЕТИЛЬНИКОВ

GSSO,GSU вторичная оптика
Тип КСС - Д, 120°



GSU вторичная оптика
Тип КСС - Ш, 85°х135°



GSSO вторичная оптика
Тип КСС - Ш, 90°х140°

ВНИМАНИЕ*

При продолжительной пасмурной погоде в зимнее время и недостаточной солнечной инсоляции возможно снижение напряжения аккумуляторной батареи до 11,1 Вольт.

В этом случае для предотвращения глубокого разряда контроллер отключит АКБ от нагрузки (светодиодный светильник и светофор перестают работать).

Солнечная панель продолжит заряжать АКБ и при достижении напряжения 12.6 В контроллер вновь включит нагрузку (светодиодный светильник и светофор начнут работать).

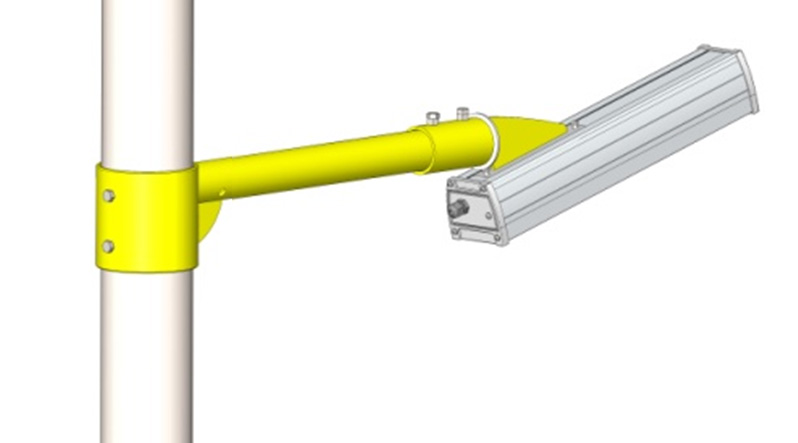

ОБЩИЙ ВИД СВЕТИЛЬНИКОВ НА КРОНШТЕЙНАХ

освещение пешеходного перехода STGMСветодиодный светильник GSSО с кронштейном крепления Светодиодный светильник GSU с кронштейном крепленияСветодиодный светильник GSU с кронштейном крепления

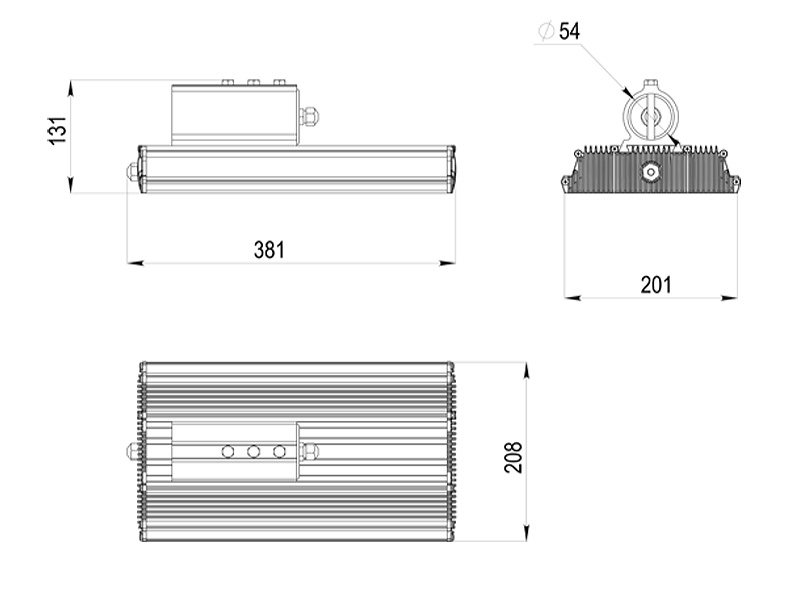

ГАБАРИТНЫЕ РАЗМЕРЫ

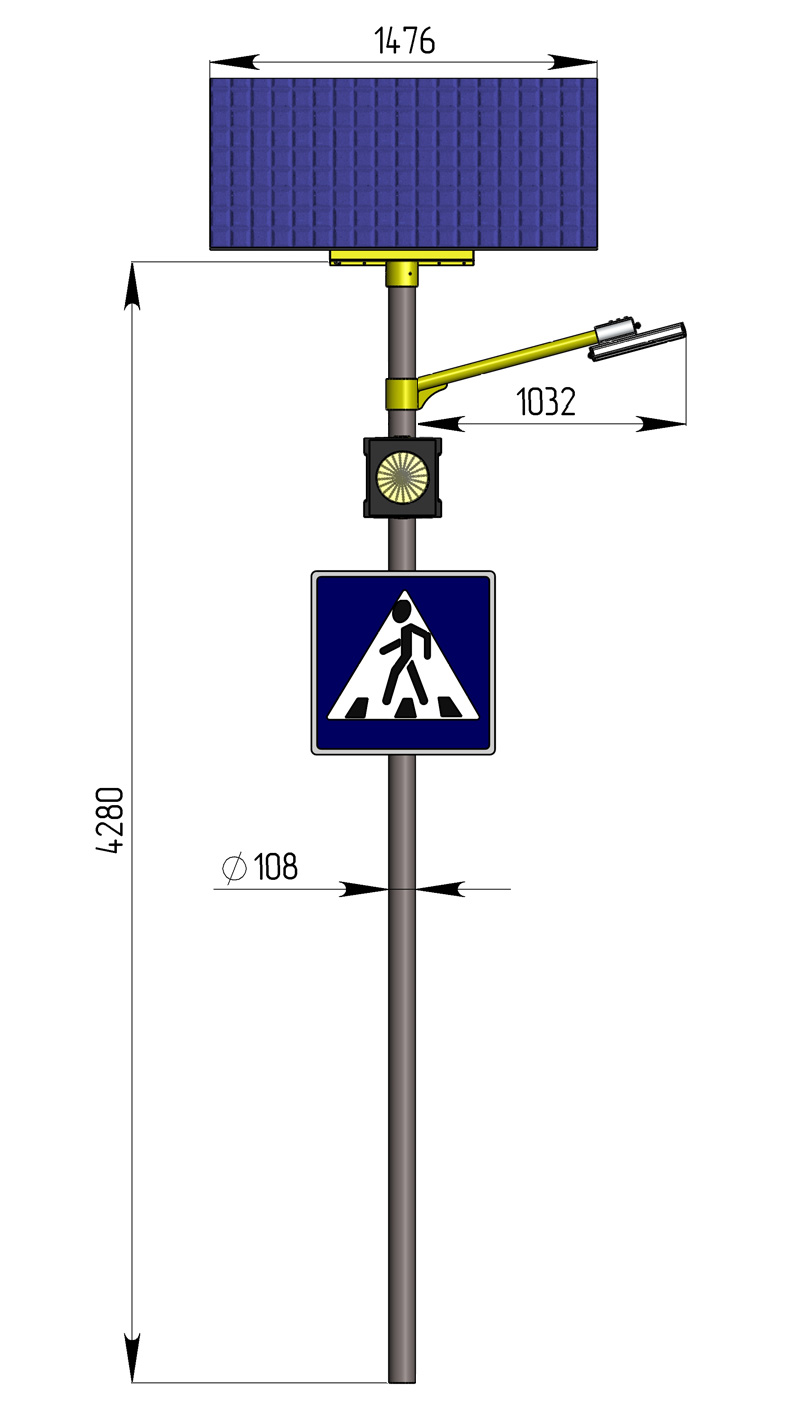

Комплект освещения пешеходного перехода STGM на солнечной электростанции GM со светодиодным светильником GSSO, светофором Т.7 и знаком пешеходного переходаКомплект освещения пешеходного перехода STGM на солнечной электростанции GM со светодиодным светильником GSSO, светофором Т.7 и знаком пешеходного перехода Светодиодный светильник GSSOСветодиодный светильник GSSOСветодиодный светильник GSSU с кронштейном крепления под наклономСветодиодный светильник GSSU с кронштейном крепления под наклоном

CПЕЦИФИКАЦИЯ КОМПЛЕКТА STGM-95/65

  • Металлический антивандальный корпус с порошковым покрытием.
  • Гелиевый аккумулятор 65 А/ч.
  • Контроллер аккумулятора и солнечной батареи 10А, 12/24В.
  • Разъем для светильника.
  • Разъем для подключения солнечной батареи.
  • Разъем для подключения светофора Т.7.
  • Солнечная панель 95Вт, 12В.
  • Светильник с датчиком движения GSS(O)20 или GSU(O)20.
  • Кронштейн крепления светильника с порошковым покрытием.
  • Светофор Т.7.
  • Кронштейн крепления светофора с порошковым покрытием.
  • Знак пешеходный переход с креплением.

CПЕЦИФИКАЦИЯ КОМПЛЕКТА STGM-150/100

  • Металлический антивандальный корпус с порошковым покрытием.
  • Гелиевый аккумулятор 100 А/ч.
  • Контроллер аккумулятора и солнечной батареи 10А, 12/24В.
  • Разъем для светильника.
  • Разъем для подключения солнечной батареи.
  • Разъем для подключения светофора Т.7.
  • Солнечная панель 95Вт, 12В.
  • Светильник с датчиком движения GSSO-20 или GSUO-20.
  • Кронштейн крепления светильника с порошковым покрытием.
  • Светофор Т.7.
  • Кронштейн крепления светофора с порошковым покрытием.
  • Знак пешеходный переход с креплением.

CПЕЦИФИКАЦИЯ КОМПЛЕКТА STGM-150/150

  • Металлический антивандальный корпус с порошковым покрытием.
  • Гелиевый аккумулятор 150 А/ч.
  • Контроллер аккумулятора и солнечной батареи 10А, 12/24В.
  • Разъем для светильника.
  • Разъем для подключения солнечной батареи.
  • Разъем для подключения светофора Т.7.
  • Солнечная панель 150Вт, 12В.
  • Светильник с датчиком движения GSS(O)20 или GSU(O)20.
  • Кронштейн крепления светильника с порошковым покрытием.
  • Светофор Т.7.
  • Кронштейн крепления светофора с порошковым покрытием.
  • Знак пешеходный переход с креплением.
